Chcete-li vytvořit optimální teplotu v zemi, soukromé domy, chaty jako autonomní systém vytápění, upřednostňují plynové kotle. To se vysvětluje nízkou cenou hlavního zemního plynu a konstrukčními vlastnostmi kotlového zařízení pracujícího s plynem. Pro volbu plynového kotle pro soukromý dům je nutné studovat informace o typech zařízení, provozním principu, technických a provozních charakteristikách.
Typy plynových kotlů
V závislosti na typu instalace a instalace jsou plynové kotle rozděleny na stěnové jednotky a venkovní jednotky. Při instalaci stojanového plynového kotle je k dispozici speciální platforma, na níž je jednotka namontována:

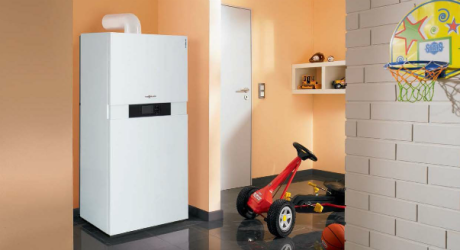

Obr.1 Plynový podlahový kotel ve vnitřním prostoru místnosti.
Výhody podlahové konstrukce jsou:
- snadnost provedení;
- schopnost pracovat nejen ze sítě;
- instalace v jakékoli místnosti, kde je dobrý komín;
- vysoká úroveň tepelné energie a schopnost vyhřívat velké plochy.
Nástěnný plynový kotel má výhody:
- kompaktnost a nízká hmotnost;
- většina nástěnných kotlů je přeplňovaná (s nuceným roztečem), proto není vyžadován speciálně vybavený komín;
- nejvhodnější pro vytápění malých místností až do 200 metrů čtverečních.

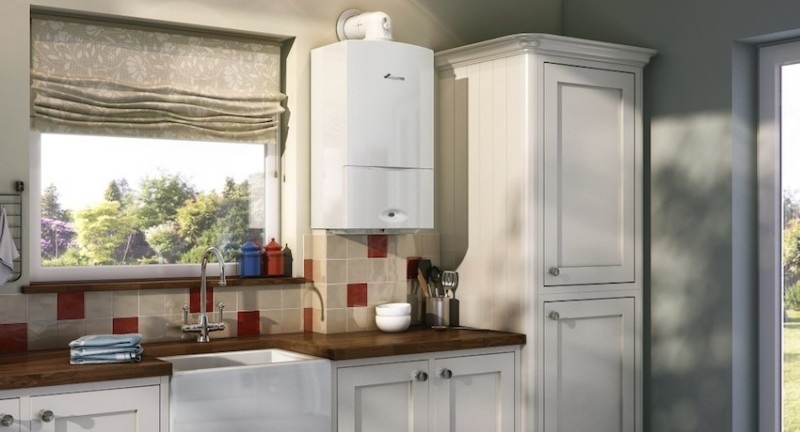

Obr.2 Takto vypadá nástěnný plynový kotel v interiéru kuchyně.
Kotle se liší počtem obvodů. Jednoobvodové plynové kotle zajišťují pouze vytápění. Dvojvodičová konstrukce umožňuje nejen ohřev, ale i napájení tekoucí vody.
Plynové topné kotle jsou klasifikovány podle způsobu ponoru kotlům s nuceným a přírodním tahu. Ventilátor je určen pro konstrukci plynových kotlů, které odvádějí vnější vzduch a odstraňují spaliny zvenčí. U přírodních kotlů je nutné speciálně vybavit prostor, který vyhovuje určitým standardům. To platí zejména pro dobré větrání.
Podle způsobu zapalování jsou ohřívače kotle rozděleny na elektronické a piezoelektrické zapalování. Elektronický typ zapalování šetří plyn, protože se po otevření trysky automaticky rozsvítí. Piezoelektrické zapnutí se zapne ručně stisknutím tlačítka.
Aby nedošlo k zastavení plynového kotle během výpadku napájení, slouží zařízení UPS (nepřerušitelné napájení). Jedná se o napájecí zdroj s baterií. Princip činnosti spočívá v přeměně konstantního napětí 12 V na střídavý 220 voltů. Plynový kotel IHD musí být zakoupen zvlášť, není součástí dodávky.
Princip činnosti
Jako součást plynového kotle jakéhokoliv typu jsou požadované prvky:
- plynový hořák;
- zařízení na regulaci plynu;
- výměníku tepla.
Pro výrobu jednotky výměníku tepla se používá především měď, ale v některých modelech jsou instalovány výměníky tepla a litiny.

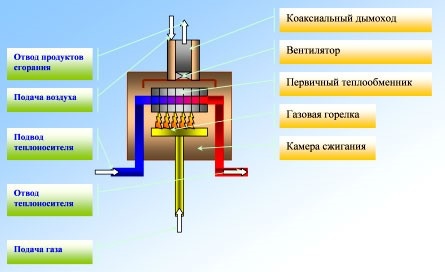

Obr.3 Schéma plynového kotle.
U moderních nástěnných plynových kotlů je instalováno další kruhové čerpadlo, které zajišťuje pohyb chladicí kapaliny. Kromě toho je kotel vybaven elektronickým řídicím systémem, speciálním pojistným ventilem a expanzní nádobou. Přítomnost takového funkčního vybavení umožňuje vyrovnat plynový kotel s mini-kotelnou.
Před spuštěním plynového kotle začne nejprve fungovat automatické zařízení, které kontroluje teplotní podmínky v místnosti a určuje množství tepla potřebné pro vytvoření optimální teploty. Po přivádění plynu do komory zapaluje a ohřívá chladicí kapalinu ve výměníku tepla do určité míry. Ohřev vody (chladicí kapalina) přes kruhové čerpadlo je přiveden do topného systému (potrubí a radiátorů). Radiátorové baterie dodávají teplo do místnosti. To je stručně princip fungování jednokruhového topného kotle.
Obr. 4. Jednokruhový plynový kotel.
Pro zajištění nejen ohřevu, ale i teplé vody se používá dvoukruhový plynový kotel. Má druhý okruh, který poskytuje potřeby teplé vody. Funkce jeho fungování spočívá ve skutečnosti, že oba obvody současně nefungují. Pokud se místnost zahřeje, okruh TUV je vypnutý nebo ve slabém režimu. Podle recenzí majitelů dvoukotoučových plynových kotlů takový provozní algoritmus nezpůsobuje nepohodlí.

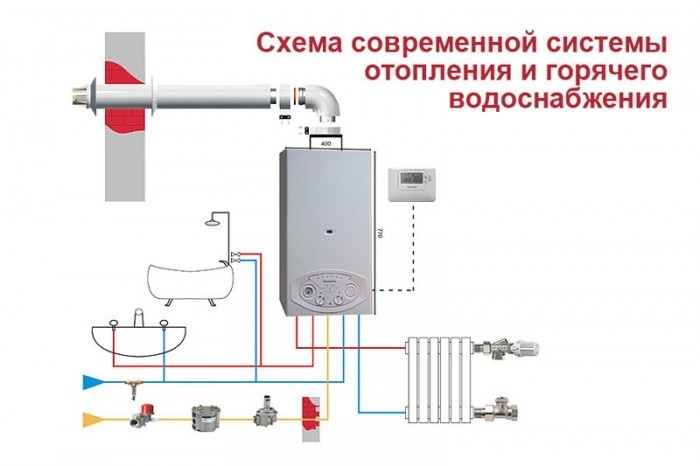

Obr. 5. Ohřev a ohřev teplé vody z dvoukruhového plynového kotle.
Pro odstranění spalovacích produktů s otevřenou komorou (přírodní proudění) je k dispozici speciální komín. Pro normální spalování se v okolním vzduchu používá kyslík. Při této konstrukci vyžaduje spalovací komora v místnosti spolehlivý větrací systém.
Pokud má kotel uzavřenou spalovací komoru (nucený průvan), pak se kouř vypustí do potrubí pomocí ventilátoru dostatečného výkonu. Zvláštní komín není nutný. Pro tento účel použijte vhodnou ocelovou nebo litinovou trubku, která je umístěna mimo dům.
Nejdůležitějším prvkem plynového kotle je hořák. Mnoho moderních plynových kotlů je vybaveno modulovaným hořákem, který je schopen regulovat úroveň výkonu plamene v automatickém režimu. Jedná se o nejekonomičtější variantu. K dispozici jsou také ručně nastavitelné hořáky. Automatické i ruční plynové hořáky jsou instalovány na kotlích s jedním a dvěma obvody.
Obr. 6. Přístrojový plynový kotel se senzory, řídicími prvky a řízením.
Všechny moderní modely plynových kotlů jsou vybaveny víceúrovňovým bezpečnostním systémem. Pokud se z nějakého důvodu zastaví přívod plynu, ale je aktivován ochranný systém a magnetický ventil zodpovědný za přívod paliva se zavře. Při dodávce plynu musí být kotel spouštěn ručně.
Teplota nosiče je řízena pomocí speciálních čidel. Pokud teplota klesne na kritickou hodnotu, pak je vydán signál k spuštění kotle k ohřevu chladicí kapaliny. Jakmile teplota dosáhne nastavené hodnoty, kotel se vypne.
Užitnou a praktickou funkcí je schopnost automaticky spustit kruhové čerpadlo pro zametání přes chladicí systém. To přispívá k vysoce kvalitnímu a spolehlivému výkonu všech plynových kotlů.
Vlastnosti péče a prevence
Plynový kotel pro vytápění domu bude fungovat optimálně po dlouhou dobu, pokud bude správně a kompetentně udržovat a provádět údržbu. Za tímto účelem je nutné každých 3 roky pravidelně navštěvovat kvalifikované specialisty na kontrolu a odstraňování problémů. Odborník provádí všeobecnou kontrolu plynového kotle, čistí všechny součásti a sestavy. To vše se provádí pro obnovení a zvýšení hodnoty efektivity. Zkontroluje se minimální a maximální tlaková hladina plynového ventilu. To se provádí pomocí speciálních zařízení.

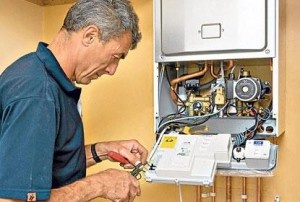

Obr. 7. Údržba nástěnného plynového kotle odborníkem.
Vlastník plynového kotle je povinen kontrolovat hladinu chladicí kapaliny v systému v týdenních intervalech. Taková kontrola se provádí pouze za nepřítomnosti tlaku v systému. Nedostatečná hladina vody může mít katastrofální důsledky.
Pravidelně je třeba kontrolovat stav komína. Zvláště důležité je zjistit, zda je blokován. Při ošetřování kotle by měl majitel kontrolovat připojovací uzly, aby zjistil poškození, známky oxidace a koroze. V případě potřeby vyměňte těsnění a izolujte spoje. Jedná se o důležité opatření k zabránění úniku plynu.
Všechny filtry pro přívod vody jsou zkontrolovány a pokud existují pochybnosti o jejich stavu, jsou vyčištěny nebo vyměněny. Pozornost je věnována výměníkům tepla. Očištěny jsou z nečistot a sazí s měkkým štětcem. K čištění povrchu hořáku použijte měkký kartáč.
Pro řádnou a správnou péči a údržbu je třeba řídit ustanovení návodu k obsluze, který je součástí dodávky plynového kotle. Tam je jasně definováno, co a jak může majitel dělat a co je specialistou na údržbu plynových zařízení.
Výběr plynového kotle
Při výběru pro váš domov by plynový kotel měl věnovat pozornost hlavním charakteristikám:
- výkon;
- počet obrysů;
- typ hořáku;
- způsob odstraňování spalovacích produktů;
- princip činnosti a specifika připojení systému.
Volba výkonu kotle je závislá na celkové ploše domu. Tím pomůže poměrně jednoduchý vzorec. Vytápění 10 metrů čtverečních bude vyžadovat 1 kilowatt. Proto, počítání celkové plochy (například 150 metrů čtverečních), ukazuje, že výkon plynového kotle je 15 kilowattů. Korekční faktory se používají pro různé klimatické zóny. Pro Moskovskou oblast, aby se zvolil optimální výkon, by výsledná hodnota měla být vynásobena 1, 1-1, 5. Tyto výpočty vycházejí ze standardních stropů. Pokud jsou stropy nestandardní, je nutné provést změnu v závislosti na výšce stropu.
